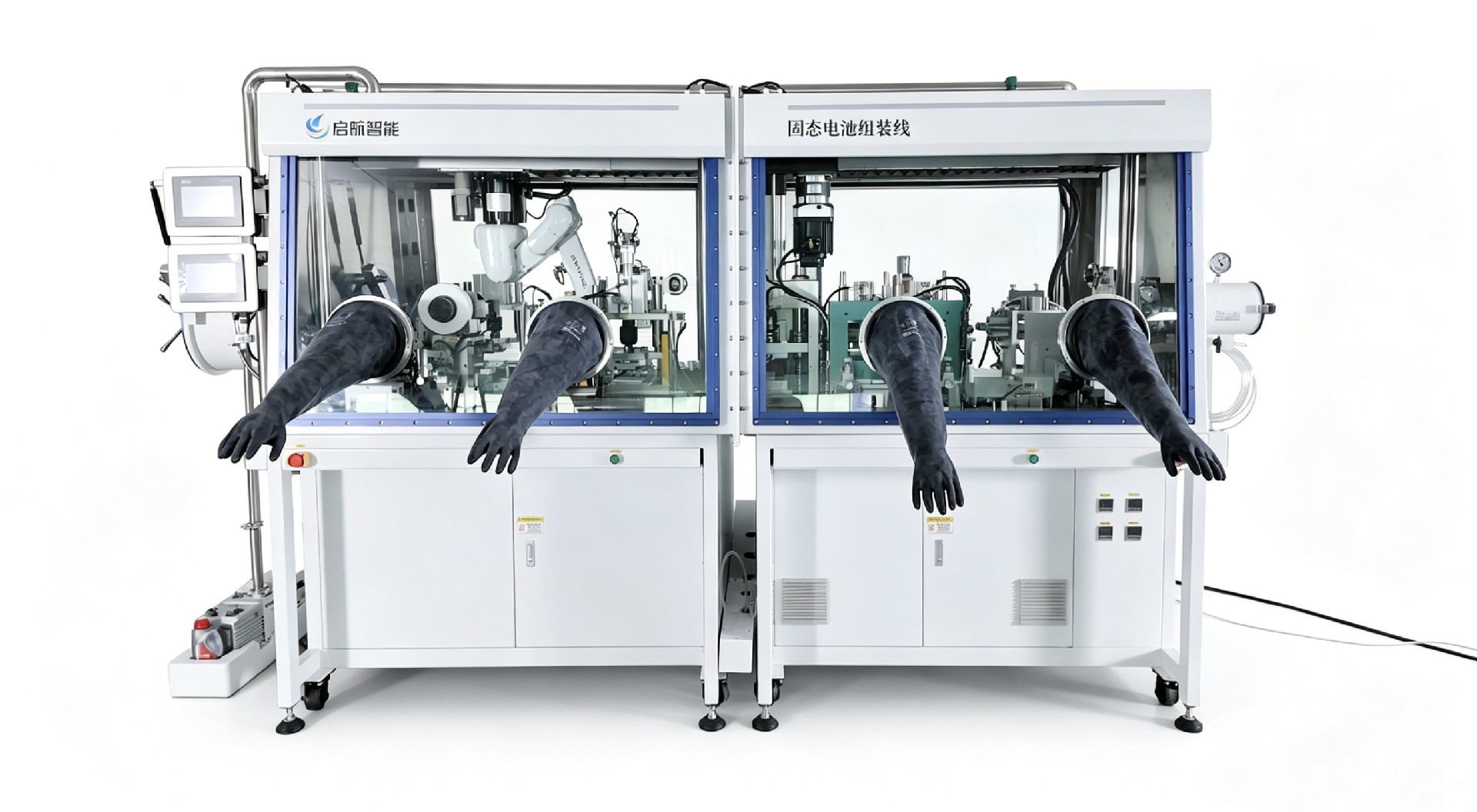

全固态电池组装线的功能与特点
设备型号
功能介绍
适用于全固态/半固态电池在水痒手套箱内组装工序，人工将整卷/单张极片放入，设备有机械臂转运操作，自动完成极片模切、叠片、自动贴胶、平压、极耳焊接、单芯入壳、顶/侧封边、注液、抽真空封口等工序。
设备性能
双节双工位手套箱头部设有传料箱；
第一节配有正负极刀板模切机、隔膜片/铝塑膜片上料归正组件、超声波焊接机、叠片机；
第二节配有顶侧封机、抽真空封口机、压力机、机器人夹具库和机器人组合构成封闭的空间环境，在进风管充入洁净的干燥气体，出风管排除废气，箱内即可保持正压低湿度生产环境，代替大型干燥房完成电芯制作功能。
主要参数
项目 | 技术参数 |
电源 | 三相五线制AC380V±10%，频率50Hz，总功率15KW |
压缩空气 | 0.5-0.8MPa，流量≤600L/min |
真空需求 | 200L/min，对接管道：1个直接12mm接口 |
电芯尺寸 | Max：L20*W50mm，Min：L35*W80mm可根据客户要求设计 |
极片模切 | |
极片冲切压力 | Max：500kg |
极片冲切厚度 | Max:0.5mm |
极片冲切精度 | ±0.1mm |
叠片 | |
极片与隔膜间对位精度 | 中心偏差±0.3mm |
相邻极片对齐精度 | 中心偏差±0.3mm |
隔膜端面对位精度 | ±0.3mm |
压力 | |
兼容尺寸 | Max：80mm（L）*40mm(W)*10mm(T) |
最大压力 | 3.5T |
超声波焊接 | |
铝箔 | 基体(极片)厚度 8-20um |
铜箔 | 基体(极片)厚度 1.5-10um |
焊点面积 | 两面4*6mm 两面4*8mm |
焊接时间 | 0.5S内/次 |
压力调节范围 | 0MPa～1MPa，可调 |
焊接面寿命 | >20万次 |
封边 | |
封头温度 | 室温-260℃可调，可设置补偿，控制精度±2℃ |
封边厚度 | 0.14-0.3mm |
封印宽度 | 4-10mm（下订单时提供验收产品封印宽度） |
贴胶 | |
来料 | 整卷来料，胶带设置在外侧，便于人工换料 |
机械臂 | 采用七轴机械臂完成各工序 |
